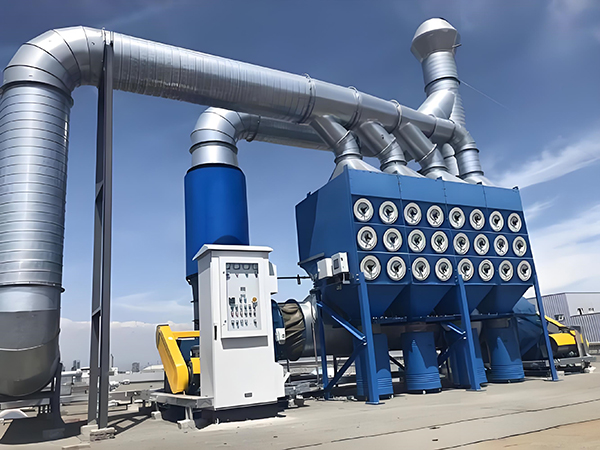

脉冲滤筒除尘器的结构主要由以下核心组件构成，其设计兼顾高效过滤与清灰功能：

1、主体结构‌

‌（1）箱体‌：作为除尘器的外壳，包含过滤室、气箱脉冲室及灰斗，采用焊接结构确保密封性‌。

‌‌（2）滤筒‌：采用褶皱式设计，垂直或倾斜布置于花板上，过滤面积是传统滤袋的5-7倍，材质包括聚酯纤维、覆膜等‌。

2、‌气流处理系统‌

‌（1）进/出风管‌：含尘气体通过进风管进入，经气流分布板均匀分散，粗颗粒沉降于灰斗，细微粉尘被滤筒拦截‌。

‌（2）导流装置与分流板‌：优化气流分布，减少局部阻力‌。

3、清灰系统‌

‌‌（1）脉冲喷吹装置‌：脉冲滤筒除尘器包括气包、电磁阀、喷吹管及控制仪，通过压缩空气反向吹扫滤筒表面粉尘‌。

‌‌（2）灰斗与卸灰装置‌：收集脱落的粉尘，配备射频导纳物位控制器监测灰位‌。

4、辅助组件‌

‌‌‌（1）电控装置‌：调节清灰周期及喷吹参数‌。

‌‌‌（2）支架与密封件‌：确保设备稳固，检修门采用泡沫橡胶条密封‌。

脉冲滤筒除尘器的结构设计使其在工业除尘中具有高效、紧凑的特点，尤其适用于高浓度粉尘环境‌。
